Підключення роутера MikroTik

Для налаштування Wi-Fi роутера MikroTik нам знадобляться:

  • кабель провайдера інтернету (Megaline, Homeline, Aknet чи будь-які інші);
  • комп’ютер чи ноутбук з Wi-Fi;
  • Роутер Mirkotik (у нашому випадку RB751U-2HnD) . Він роздаватиме Інтернет по кабелю, а також по Wi-Fi на ноутбук, смартфон, телевізор з Wi-Fi або планшет.

Схема підключення роутера MikroTik:

  • кабель провайдера інтернету підключаємо до першого порту роутера;
  • комп’ютер підключаємо до роутера MikroTik мережевим кабелем у будь-який LAN порт від 2 до 5;
  • ноутбук та інші бездротові пристрої підключимо по Wi-Fi;
  • блок живлення включаємо в роз’єм “Power” роутера MikroTik.

Схема підключення роутера MikroTik

Настроювання мережної карти комп’ютера

Щоб на комп’ютері можна було зайти в налаштування роутера Mikrotik, налаштуємо картку мережі на отримання автоматичних налаштувань.

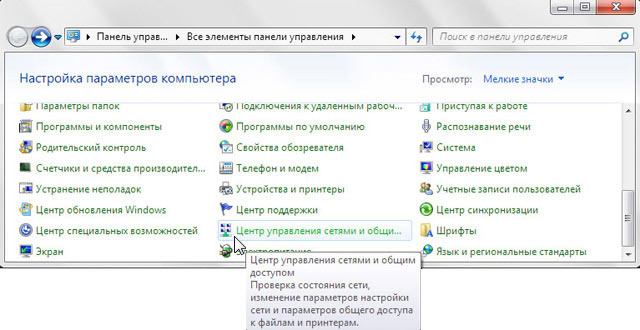

Відкриваємо “Пуск” → “Панель управління” → “Центр управління мережами та загальним доступом”.

Windows7 - Панель керування

Перейдемо до «Зміна параметрів адаптера».

Windows7 - Зміна параметрів адаптера

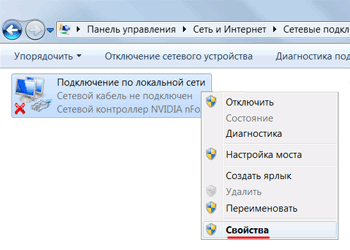

Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства»

Windows7 - Підключення по локальній мережі

Нажимаем на «Протокол Интернета версии 4 (TCP/IPv4)» и кнопку «Свойства».

Windows7 - Протокол Інтернет версії 4 (TCP/IPv4)

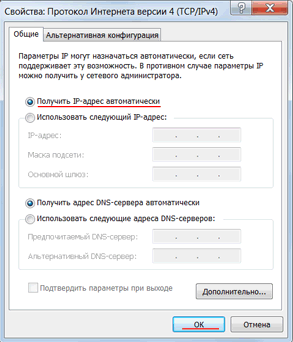

Выбираем «Получить IP-адрес автоматически» и нажимаете кнопку «OK».

Windows7 - Отримати IP-адресу автоматично

Если сетевая карта не получает автоматически IP адрес из подсети 192.168.88.x, попробуйте его указать вручную (например: 192.168.88.21)

Вход в настройки роутера MikroTik

Выполнить настройку роутера MikroTik можно разными способами:

  • С помощью специальной программы Winbox для ОС Windows. Скачать на официальном сайте.
  • С помощью браузера, перейдя по адресу 192.168.88.1. В настройках браузера не должен быть указан proxy-сервер!

Мы будем настраивать роутер Mikrotik с помощью программы Winbox.

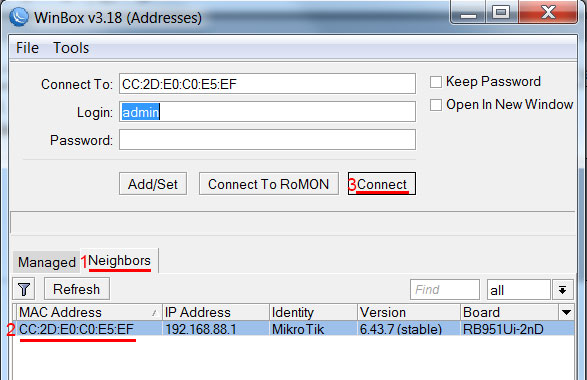

Подключаемся к роутеру MikroTik:

  1. Запустите программу Winbox и перейдите на вкладку Neighbors;
  2. В списке отобразится ваш роутер. Нажмите левой кнопкой мыши на его MAC адрес;
  3. Нажмите кнопку Connect.
    Login по умолчанию admin, пароль пустой.

MikroTik WinBox

Сброс настроек роутера

Сбросим все настройки роутера MikroTik.

При первом входе у вас появится окно, как на картинке ниже. Нажмите кнопку Remove Configuration и дождитесь перезагрузки устройства.

Очистити конфігурацію MikroTik

Если у вас не появилось данное окно, сбросим настройки через меню:

  1. Выбираем слева меню System – Reset Configuration;
  2. Поставьте галочку No Default Configuration;
  3. Нажмите кнопку Reset Configuration.
  4. Нажмите кнопку Yes и дождитесь перезагрузки устройства.

Скинути налаштування MikroTik

Описание сетевых интерфейсов

Конфигурация сетевых интерфейсов MikroTik будет выглядеть следующим образом: первый порт ether1 будет подключен к провайдеру (WAN порт), остальные порты ether2-5 будут работать в режиме коммутатора для подключения компьютеров локальной сети.

Чтобы не путать сетевые интерфейсы, опишем их с помощью комментариев.

Входим в настройки MikroTik с помощью программы Winbox.

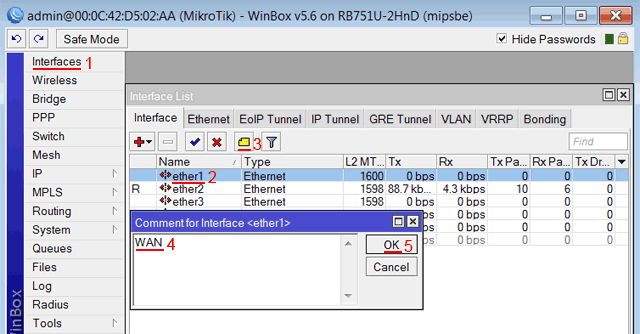

Записываем для первого порта ether1 комментарий “WAN”:

  1. Открываем меню Interfaces;
  2. Выбираем первый интерфейс ether1;
  3. Нажимаем желтую кнопку Comment;
  4. В появившемся окне вводим комментарий “WAN“;
  5. Нажимаем кнопку OK.

Опис WAN інтерфейсу MikroTik

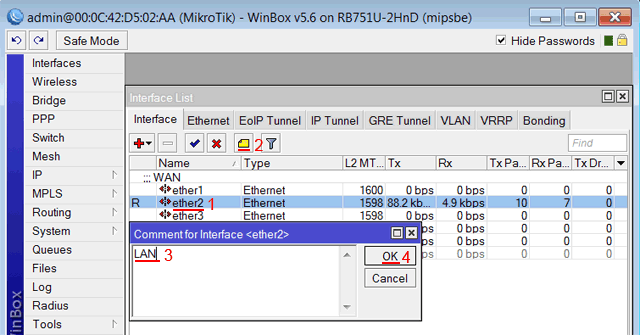

Записываем для второго порта ether2 комментарий “LAN”:

  1. Выбираем интерфейс ether2;
  2. Нажимаем желтую кнопку Comment;
  3. В появившемся окне вводим комментарий “LAN“;
  4. Нажимаем кнопку OK.

Опис LAN інтерфейсу MikroTik

Теперь в списке интерфейсов четко видно их назначение.

Список інтерфейсів: MikroTik

Настройка WAN интерфейса MikroTik

Смена MAC адреса WAN порта

Если Ваш провайдер блокирует доступ к сети по MAC адресу, то необходимо сначала изменить MAC адрес WAN порта роутера MikroTik. В противном случае пропустите этот пункт.

Чтобы изменить MAC адрес порта MikroTik, открываем в программе Winbox меню New Terminal и вводим команду:

/interface ethernet set ether1 mac-address=00:01:02:03:04:05

, где ether1 – имя WAN интерфейса, 00:01:02:03:04:05 – разрешенный MAC адрес.

Змінити MAC адресу MikroTik

Чтобы вернуть родной MAC адрес порта, нужно выполнить команду:

/interface ethernet reset-mac ether1

, где ether1 – имя интерфейса.

Повернути рідну MAC адресу MikroTik

Настройка Dynamic IP

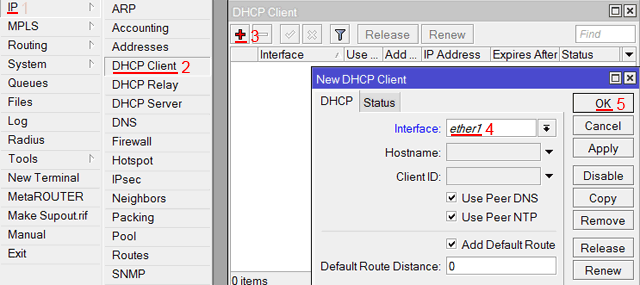

Если интернет провайдер выдает Вам сетевые настройки автоматически, то необходимо настроить WAN порт роутера MikroTik на получение настроек по DHCP:

  1. Открываем меню IP;
  2. Выбираем DHCP Client;
  3. В появившемся окне нажимаем кнопку Add (плюсик);
  4. В новом окне в списке Interface: выбираем WAN интерфейс ether1;
  5. Нажимаем кнопку OK для сохранения настроек.

Налаштування DHCP клієнта MikroTik

Теперь мы получили IP адрес от провайдера, который отображается в столбце IP Adress.

Отримання IP-адреси по DHCP MikroTik

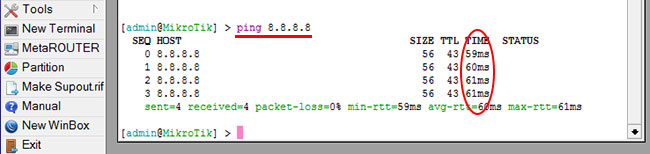

Проверим, что есть связь с интернетом:

  1. Открываем меню New Terminal;
  2. В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Как видим, идут пинги по 60ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш на клавиатуре Ctrl+C.

ping MikroTik

На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть, Firewall и NAT.

Настройка Static IP

Если вы используете статические сетевые настройки, необходимо настроить WAN порт роутера MikroTik вручную.

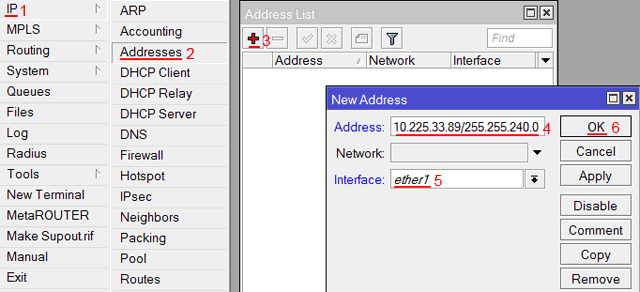

Настроим статический IP адрес и маску подсети WAN порта MikroTik :

  1. Открываем меню IP;
  2. Выбираем Addresses;
  3. В появившемся окне нажимаем кнопку Add (плюсик);
  4. В новом окне в поле Address: прописываем статический IP адрес / маску подсети;
  5. В списке Interface: выбираем WAN интерфейс ether1;
  6. Для сохранения настроек нажимаем кнопку OK.

Настроювання статичної адреси MikroTik

Настроим адрес интернет шлюза MikroTik:

  1. Открываем меню IP;
  2. Выбираем Routes;
  3. В появившемся окне нажимаем кнопку Add (плюсик);
  4. В новом окне в поле Gateway: прописываем IP адрес шлюза;
  5. Нажимаем кнопку OK для сохранения настроек.

Налаштування шлюзу MikroTik

Добавим адреса DNS серверов MikroTik:

  1. Открываем меню IP;
  2. Выбираем DNS;
  3. В появившемся окне нажимаем кнопку Settings;
  4. В новом окне в поле Servers: прописываем IP адрес предпочитаемого DNS сервера;
  5. Нажимаем кнопку “вниз” (черный треугольник), чтобы добавить еще одно поле для ввода;
  6. В новом поле прописываем IP адрес альтернативного DNS сервера;
  7. Ставим галочку Allow Remote Requests;
  8. Нажимаем кнопку OK для сохранения настроек.

Налаштування DNS MikroTik

Проверим, что есть доступ к интернету:

  1. Открываем меню New Terminal;
  2. В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Как видим, идут пинги по 60ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш на клавиатуре Ctrl+C.

ping MikroTik

На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть, Firewall и NAT.

Настройка PPPoE

Если вы используете ADSL модем, к которому по сетевому кабелю подключен роутер MikroTik, сначала необходимо настроить ADSL модем в режим Bridge (мост).

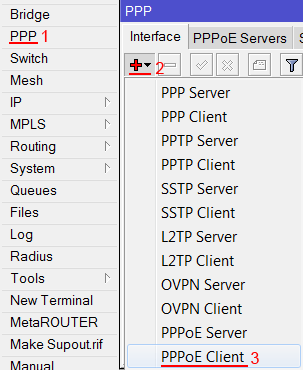

Настроим клиентское PPPoE соединение на роутере MikroTik:

  1. Слева выбираем меню PPP;
  2. Нажимаем кнопку Add (плюсик);
  3. Выбираем PPPoE Client.

Налаштування PPPoE MikroTik

Настраиваем параметры PPPoE соединения MikroTik:

  1. В поле Name указываем имя соединения;
  2. В списке Interfaces выбираем первый WAN порт ether1, который подключен к провайдеру;
    Вибір інтерфейсу PPPoE MikroTik

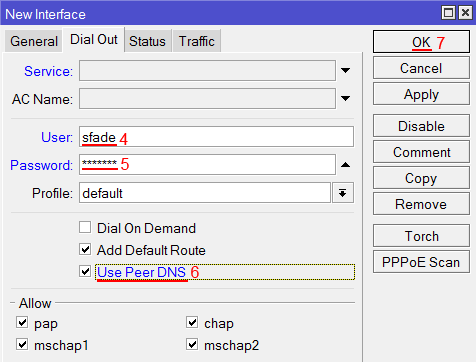

  3. Переходим на вкладку Dial Out;
  4. В поле User указываем имя пользователя;
  5. В поле Password вводим пароль;
  6. Ставим галочку Use Peer DNS;
  7. Нажимаем кнопку OK.

Налаштування користувача та пароля PPPoE MikroTik

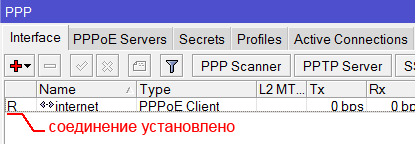

После создания PPPoE соединения напротив него должна появиться буква R, которая говорит о том, что соединение установлено.

PPPoE соединение на MikroTik установлено

Проверим, что есть связь с интернетом:

  1. Открываем меню New Terminal;
  2. В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Как видим, идут пинги по 60ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш на клавиатуре Ctrl+C.

ping MikroTik​

На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть, Firewall и NAT.

Настройка локальной сети MikroTik

Объединение Wi-Fi и проводных интерфейсов в локальную сеть

Чтобы компьютеры, подключенные к роутеру по кабелю и по Wi-Fi, друг друга «видели», необходимо объединить беспроводной и проводные интерфейсы MikroTik. Если у вас роутер без Wi-Fi, то объединяете только проводные интерфейсы.

Создаем объединение bridge-local (мост);

  1. Открываем меню Bridge;
  2. Нажимаем кнопку Add (плюсик);
  3. В поле Name прописываем имя объединения bridge-local;
  4. Нажимаем кнопку OK.

Настройка локальной сети MikroTik

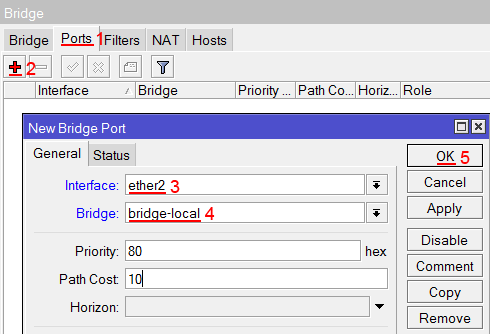

Добавляем в объединение проводные ethetnet порты 2-5:

  1. Переходим на вкладку Ports;
  2. Нажимаем кнопку Add (плюсик);
  3. В списке Interface выбираем ethernet порт ether2;
  4. В списке Bridge выбираем имя объединения bridge-local;
  5. Нажимаем кнопку OK;
  6. Точно так же добавляем порты ether3, ether4, ether5.

Объединение ethernet портов MikroTik в локальную сеть

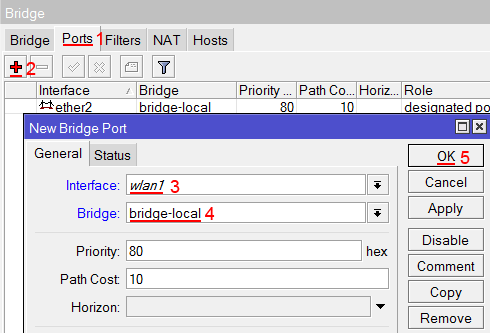

Добавляем в объединение Wi-Fi интерфейс.

  1. Переходим на вкладку Ports;
  2. Нажимаем кнопку Add (плюсик);
  3. В списке Interface выбираем беспроводной интерфейс wlan1;
  4. В списке Bridge выбираем имя объединения bridge-local;
  5. Нажимаем кнопку OK.

Объединение Wi-Fi интерфейса MikroTik в локальную сеть

Назначение IP адреса локальной сети

Настроим IP адрес локальной сети MikroTik:

  1. Открываем меню IP;
  2. Выбираем Addresses;
  3. Нажимаем кнопку Add (плюсик);
  4. В поле Address вводим адрес и маску локальной сети, например 192.168.88.1/24;
  5. В списке Interface выбираем bridge-local;
  6. Нажимаем кнопку OK.

Назначение IP адреса локальной сети MikroTik

Настройка DHCP сервера

Чтобы компьютеры, подключенные к роутеру, получали сетевые настройки автоматически, настроим DHCP сервер MikroTik:

  1. Открываем меню IP;
  2. Выбираем DHCP Server;
  3. Нажимаем кнопку DHCP Setup;
    Настройка DHCP сервера MikroTik

  4. В списке DHCP Server Interface выбираем bridge-local;
  5. Нажимаем кнопку Next;
    Выбор интерфейса DHCP сервера MikroTik

  6. В этом окне выбирается сеть для DHCP. Оставляем без изменений и нажимаем кнопку Next;
    Настройка IP адрес локальной сети MikroTik

  7. В следующем окне указывается адрес шлюза. Нажимаем кнопку Next;
    Настройка IP адрес шлюза для локальной сети MikroTik

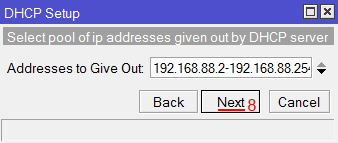

  8. В этом окне прописывается диапазон IP адресов, которые будет раздавать DHCP сервер. Нажимаем кнопку Next;
    Настройка диапазона IP адресов DHCP сервера MikroTik

  9. Далее вводятся адреса DNS серверов. Нажимаем кнопку Next;
    Настройка DNS серверов DHCP сервера MikroTik

  10. Здесь задается время резервирования IP адресов. Нажимаем кнопку Next;


  11. Настройка DHCP сервера успешно завершена. Жмем кнопку OK.
    Настройка DHCP сервера MikroTik успешно завершена

Теперь сетевой кабель компьютера отключаем от роутера и еще раз подключаем к нему.

Настройка Wi-Fi точки доступа MikroTik

Сначала необходимо включить Wi-Fi модуль:

  1. Открываем меню Wireless;
  2. Выбираем Wi-Fi интерфейс wlan1;
  3. Нажимаем кнопку Enable (синяя галочка).

Настройка Wi-Fi точки MikroTik

Создаем пароль для подключения к точке доступа MikroTik:

  1. Открываем вкладку Security Profiles;
  2. Нажимаем кнопку Add (плюсик);
  3. В новом окне в поле Name: указываем имя профиля безопасности;
  4. Для лучшей безопасности оставляем только регистрацию по протоколу WPA2 PSK;
  5. В поле WPA2 Pre-Shared Key вводим пароль для доступа к Wi-Fi точке;
  6. Для сохранения настроек нажимаем кнопку OK.

Настройка пользователя и пароля Wi-Fi точки MikroTik

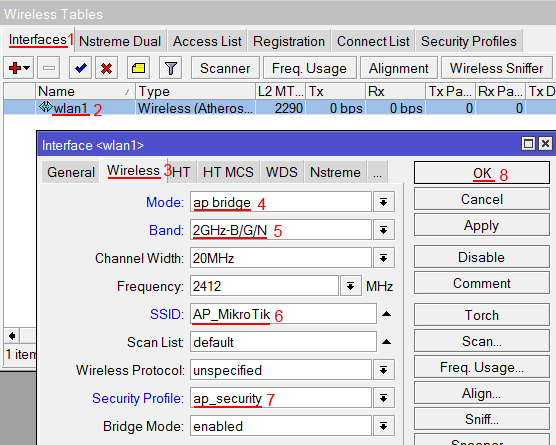

Настраиваем параметры Wi-Fi точки MikroTik:

  1. Открываем вкладку Interfaces;
  2. Делаем двойной клик кнопкой мыши на Wi-Fi интерфейсе wlan1, чтобы зайти в его настройки;
  3. Переходим на вкладку Wireless;
  4. В списке Mode: выбираем режим работы ap bridge (точка доступа в режиме моста);
  5. В списке Band: выбираем в каких стандартах будет работать Wi-Fi точка, мы выбрали B/G/N;
  6. В поле SSID: прописываем имя точки доступа;
  7. В списке Security Profile выбираем имя профиля безопасности, в котором мы создавали пароль для доступа к Wi-Fi точке;
  8. Нажимаем кнопку OK для сохранения настроек.

Настройка беспроводной точки доступа MikroTik

Теперь можно подключаться к роутеру по Wi-Fi.

На компьютерах, подключенных к роутеру MikroTik по Wi-Fi, интернет не будет работать, пока вы не настроите Firewall и NAT.

Настройка Firewall и NAT

Чтобы компьютеры получали доступ к интернету, необходимо настроить Firewall и NAT на роутере MikroTik.

Откройте меню New Terminal для ввода команд.

Настройка NAT выполняется следующими командами:

ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade

, где ether1 – это интерфейс, на который приходит интернет от провайдера. Для PPPoE соединений указывается название PPPoE интерфейса.

Настройки NAT достаточно, чтобы заработал интернет.

Protect router – команды для защиты роутера:

ip firewall filter add action=accept chain=input disabled=no protocol=icmp

ip firewall filter add action=accept chain=input connection-state=established disabled=no in-interface=ether1

ip firewall filter add action=accept chain=input connection-state=related disabled=no in-interface=ether1

ip firewall filter add action=drop chain=input disabled=no in-interface=ether1

Protect LAN – защита внутренней сети:

ip firewall filter add action=jump chain=forward disabled=no in-interface=ether1 jump-target=customer

ip firewall filter add action=accept chain=customer connection-state=established disabled=no

ip firewall filter add action=accept chain=customer connection-state=related disabled=no

ip firewall filter add action=drop chain=customer disabled=no

Назначаем типы интерфейсов для защиты внутренней сети (external – внешний, internal – внутренний LAN):

ip upnp interfaces add disabled=no interface=ether1 type=external

ip upnp interfaces add disabled=no interface=ether2 type=internal

ip upnp interfaces add disabled=no interface=ether3 type=internal

ip upnp interfaces add disabled=no interface=ether4 type=internal

ip upnp interfaces add disabled=no interface=ether5 type=internal

ip upnp interfaces add disabled=no interface=bridge-local type=internal

Изменение пароля доступа к роутеру MikroTik

Чтобы изменить пароль доступа к роутеру MikroTik, выполните следующие действия:

  1. Открываем меню System;
  2. Выбираем Users;
  3. Делаем двойной клик кнопкой мыши на пользователе admin;
  4. Нажимаем кнопку Password…;
  5. В поле New Password вводим новый пароль;
  6. В поле Confirm Password подтверждаем новый пароль;
  7. В окне Change Password нажимаем кнопку OK;
  8. В окне User нажимаем кнопку OK.

Изменение пароля доступа к роутеру MiktoTik

Сброс роутера MikroTik к заводским настройкам

Чтобы сбросить MikroTik к заводским настройкам выполните следующее:

  1. Отключите питание роутера;
  2. Нажмите и держите кнопку Reset;
  3. Включите питание роутера;
  4. Дождитесь пока замигает индикатор ACT и отпустите кнопку Reset.

Сброс роутера MikroTik к заводским настройкам

Після цього роутер перезавантажиться, і ви зможете зайти до його налаштувань зі стандартним ім’ям користувача admin без пароля.

Якщо ви увійдете в налаштування за допомогою програми Winbox, з’явиться наступне вікно:

Быстрая настройка роутера MikroTik

За допомогою кнопки OK можна виконати швидке налаштування роутера за умовчанням.

Кнопка Remove Configuration дозволяє скинути всі налаштування для наступного ручного налаштування роутера.
